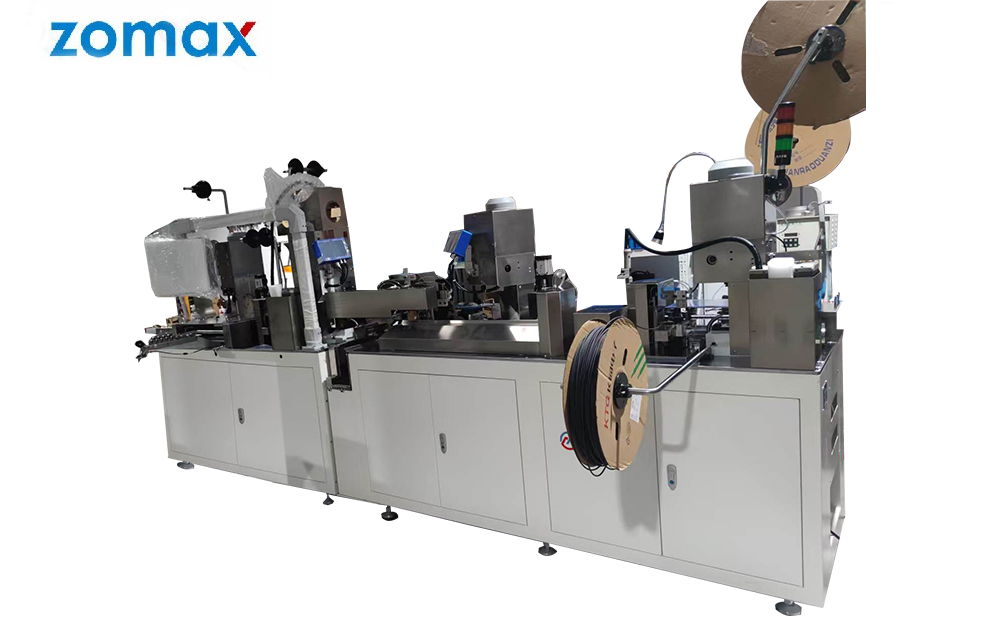

全自动一接多线对接机尾部加穿热缩管机

在线咨询全国热线
18688634224

产品简介

技术特点

1.加工速度快，一接二效率900条/小时，尾部加穿多个热缩管效率700条/小时。

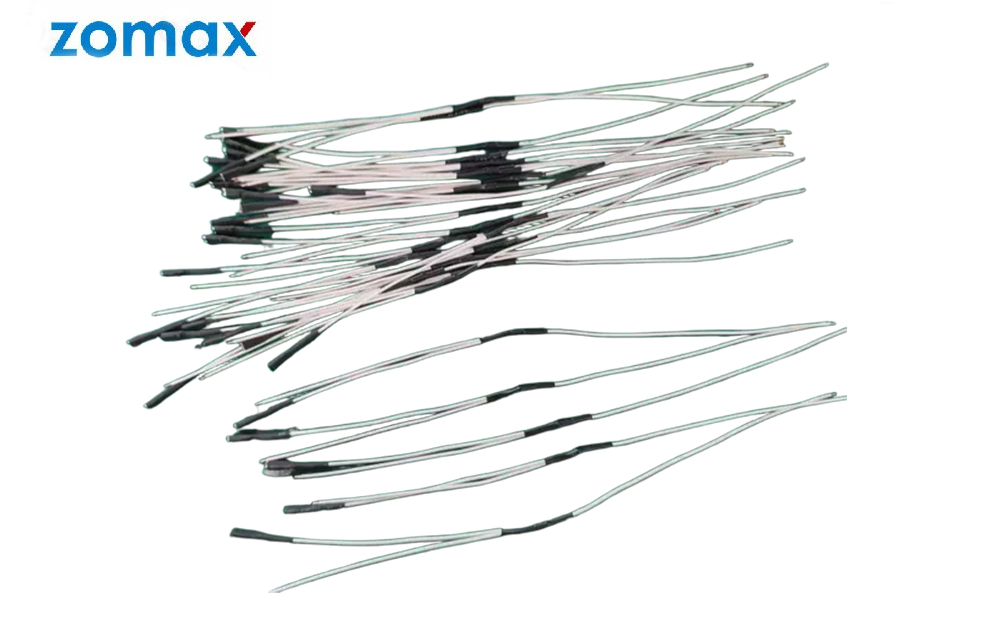

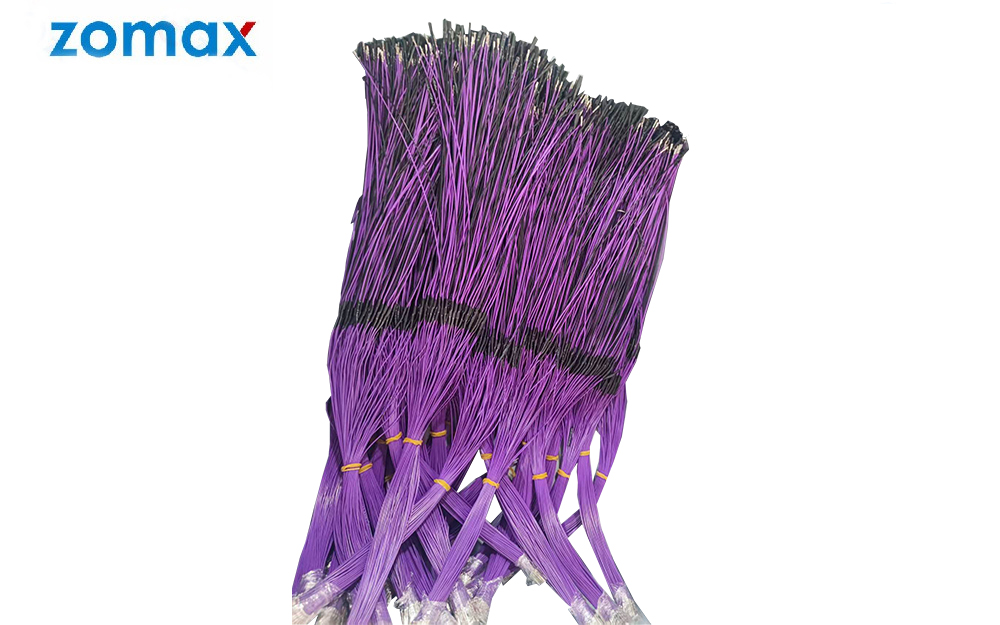

2.可完成16#-26#线，可一对接多线，如一接二，一接三，一接四，多线那端可选择3款不同的端子，自动裁切剥皮、双端压接端子、端子尾部加穿热缩管，裁切穿套热缩管，定位烘烤热缩管。

3.动力系统采用PLC,伺服电机和步进电机，SMC和亚德客气动元件， TBI/HIWIN丝杆滑轨，性能稳定，精度高、寿命长。

4.机器选配索路压力管理系统，视觉管理系统，确保品质。

5.可实现1接2，1接3，1接4，每一根线材长度可单独设定，一共3组送线，裁线，剥皮机构，4组端子压接机，其中1接2至1接4产能700，可实现电线切断、剥皮、双端压着、单端压着、对接部位穿套热缩管并定位烘烤完成。

6.可加工线束总长为75-9999mm，使用国标220V电压，切断精度在0.5mm+0.2L%以下，采用超静音离合2.0T端子机，可大大减低噪音对环境的影响

产品 · 参数

Product parameters

机械尺寸： 3600 L*750W *1860H(mm)

压着力：标准2TON ,超静音端子机，

可挂进口卡式模

重量： 1600KG

电源： AC220V 50HZ单相

功率： 5.5KW

空气压力:5-6kgf(需使用干燥清洁空气)

适应电线： AWG16#-26#

裁线长度： 70mm-9999mm

（1600mm以上需装配输送带）

裁线精度：调整范围0.5mm + 切断长度 ×0.5%以下

剥皮长度： <12mm 如需超长剥皮，需订制)

产品 · 配置

Product parameters

主要配置：

信捷伺服，

SMC气动元件，

HIVINN丝杆滑轨。

1.端子压接不良 2.端子有无

3.是否缺线 4.气压异常

5.机器异常 6.总量达到

7.可加装压力感应系统
