18688634224技术特点

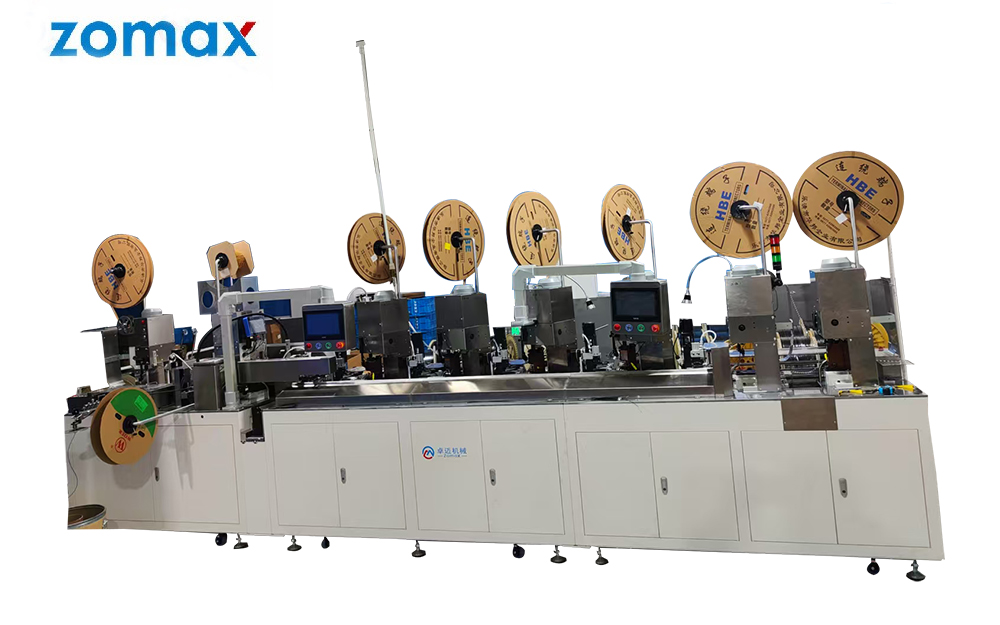

1.加工速度快，一接10效率550条/小时，一接2效率高达900条/小时以上（300mm）。
2.可完成16#-26#线，可一对接多线，如一接二，一接三，一接四，一接五，一接六，一接七，一接八，一接九，一接十，多线那端可选择6款不同的端子，5款不同的线。自动裁切剥皮、双端压接端子、裁切穿套热缩管，，定位烘烤热缩管。
3.动力系统采用PLC,伺服电机和步进电机，SMC和亚德客气动元件， TBI/HIWIN丝杆滑轨，性能稳定，精度高、寿命长。
4.机器选配索路压力管理系统，视觉管理系统，确保品质。

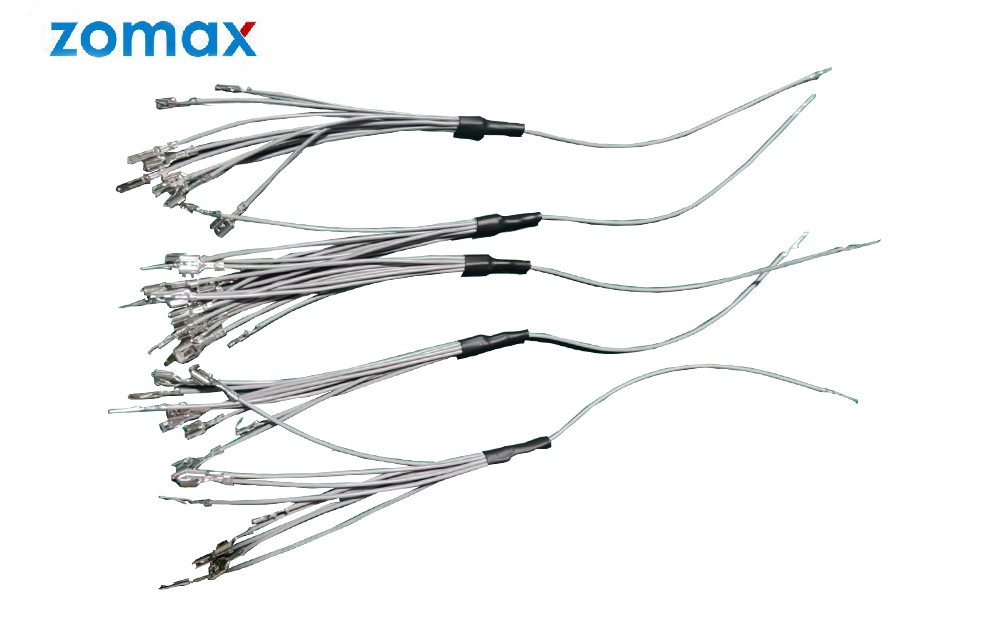

5.可实现一接二，一接三，一接四，一接五，一接六，一接七，一接八，一接九，一接十，每一根线材长度可单独设定，一共6组送线，裁线，剥皮机构，8组端子压接机，可实现电线切断、剥皮、双端压着、单端压着、对接部位穿套热缩管并定位烘烤完成。
6.可加工线束总长为75-9999mm，使用国标220V电压，切断精度在0.5mm+0.2L%以下，采用超静音离合2.0T端子机，可大大减低噪音对环境的影响
产品 · 参数
Product parameters机械尺寸： 5500 L*750W *1860H(mm)
压着力： 标准2TON ,超静音端子机，
可挂进口卡式模
重量： 2600KG
电源： AC220V 50HZ单相
功率： 9.6KW
空气压力:5-6kgf(需使用干燥清洁空气)
适应电线： AWG16#-26#
裁线长度： 70mm-9999mm
（1600mm以上需装配输送带）
裁线精度： 调整范围0.5mm + 切断长度 ×0.5%以下
剥皮长度： <12mm 如需超长剥皮，需 订制)
产品 · 配置
Product parameters主要配置 ：
信捷伺服，
SMC气动元件，
HIVINN丝杆滑轨。
1.端子压接不良 2.端子有无
3.是否缺线 4.气压异常
5.机器异常 6.总量达到
7.可加装压力感应系统
电机部分 | 端子机电机与减速机三相电机750W75:1 | 德力 |
刀座电机+驱动 | 信捷 | |
B尾剥、A头剥电机+驱动 | 信捷 | |
平移伺服电机+驱动 | 信捷 | |
收纸器电机DC24rpm30 | 正科 | |
步进电机86 | 兴丰元
| |
步进电机57 | 兴丰元
| |
气动元件 | 气动接头 | 亚德客 |
气缸一批 | 日本SMC/亚德客 | |
气管 | 台湾普士达 | |
电子元器件 | 触摸屏（彩屏） | 10寸信捷屏 |
光电开关 | 松下，嘉准 | |
感应器 | 欧姆龙，嘉准 | |
环形变压器 | 圣元 | |
断路器 | 施耐德/正泰 | |
漏电开关 | 施耐德/正泰 | |
急停开关/复位开关/金属按钮开关 | 一佳 | |
调压阀（套）气压表、气阀、过滤器 | 亚德客 | |
电源开关 | 台湾明纬 | |
光纤放大器 | 安可雷 | |
机械零部件 | 静音丝杆1620滚珠丝杆 | 台湾TBI |
导轨HSR15 | 台湾上银 | |
导轨SRS12WN | 台湾上银 | |
导轨SRS15WN | 台湾上银 | |
压力检测系统 | 日本索路双通道压力管理系统SOL2.0 | 日本→选型款，非标配 |
视觉检测系统 | TOY | 国产 |
自制机械零配件 | 机器大板 | 自制 |
机器钣金 | 自制 | |
整直模组 | 自制 | |
防护罩 | 自制 | |
送线模组 | 自制 | |
切线剥皮刀座 | 自制 | |
拉线平移模组 | 自制 | |
取出模组 | 自制 | |
静音丝杆1604左右牙丝杆 | 自制 | |
主控制板 | 自制 | |
IO板 | 自制 | |
整流桥 | 自制 | |
端子压着机 | 自制 | |
接线夹 | 自制 | |
其他配件 | 自制 |
